O instalație fotovoltaică are două părți electrice, fiecare cu protecțiile ei: partea de curent continuu (DC), de la panouri la invertor, și partea de curent alternativ (AC), de la invertor la tablou și rețea. Bateria are protecția ei separată. Lipsa unei protecții nu se observă în funcționarea zilnică, ci abia la un trăsnet, un scurtcircuit sau o intervenție.
Protecțiile pe partea de curent continuu
Separatorul DC
Permite deconectarea panourilor de invertor pentru mentenanță sau în caz de urgență. Panourile produc tensiune cât timp sunt luminate, chiar și cu invertorul oprit. Multe invertoare au separatorul integrat.
Descărcătoarele de supratensiune DC
Descărcătoarele (SPD) protejează invertorul de supratensiunile induse de trăsnete din apropiere. Se aleg după tensiunea maximă a stringului, care crește la temperaturi scăzute.
Siguranțele de string
Când trei sau mai multe stringuri sunt legate în paralel pe aceeași intrare, un defect pe un string poate primi curent din toate celelalte. Siguranțele de string limitează acest curent. La una sau două stringuri pe fiecare MPPT, de regulă nu sunt necesare. Vezi și ce este MPPT-ul.
Cablurile și conectorii
Se folosesc cabluri solare dedicate, rezistente la UV, și conectori de același tip și producător pe ambele părți. Conectorii de tipuri diferite, chiar dacă intră unul în altul, sunt o cauză frecventă de încălzire și arcuri electrice.

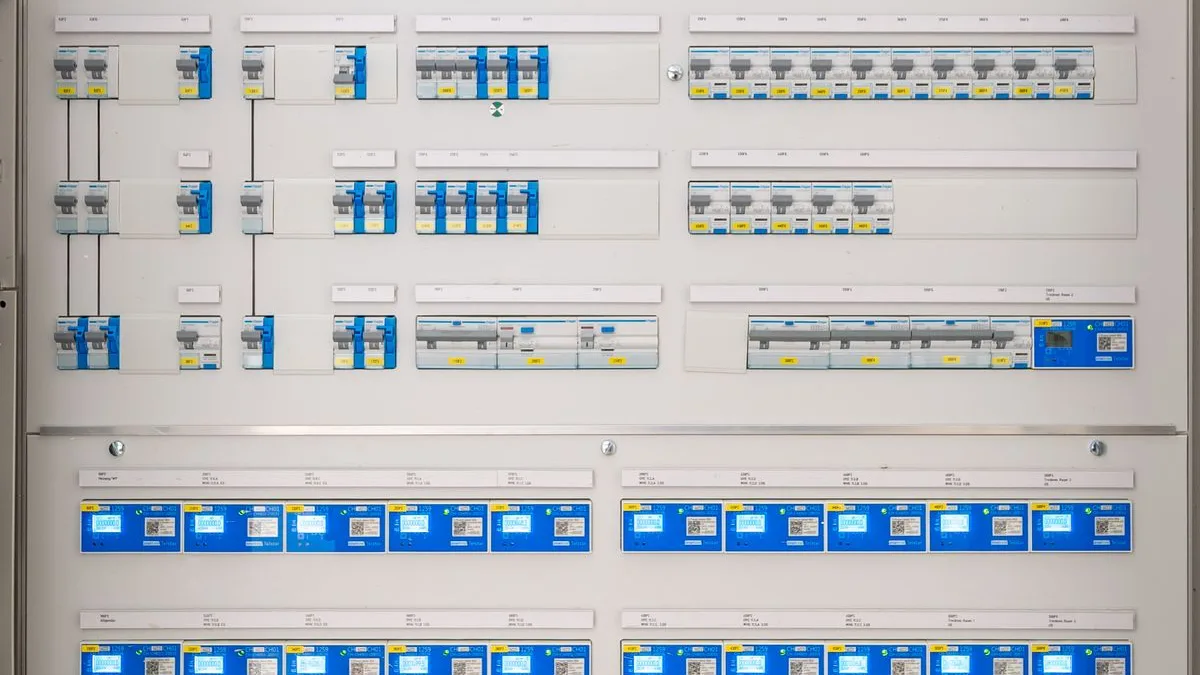

Protecțiile pe partea de curent alternativ
| Protecție | Rol |
|---|---|
| Întrerupător automat | Protejează cablul dintre invertor și tablou la suprasarcină și scurtcircuit |
| Protecție diferențială | Protecție la curenți de defect. Tipul (de regulă A, uneori B) se alege după indicația producătorului invertorului |
| Descărcător de supratensiune AC | Protejează invertorul și consumatorii de supratensiunile venite din rețea |
| Separare pentru ieșirea de backup | La invertoarele hibride, circuitul de backup are tablou și protecții separate |
Protecția bateriei
Între baterie și invertor circulă curenți mari, de ordinul sutelor de amperi la bateriile de joasă tensiune. Legătura se protejează cu o siguranță sau un întrerupător DC dimensionat pe acest curent și montat cât mai aproape de baterie. Diferențele dintre bateriile LV și HV, inclusiv la curenți, sunt explicate în ghidul baterie HV sau LV.
Împământarea
Ramele panourilor, structura metalică și carcasa invertorului se leagă la priza de pământ, conform Normativului I7/2011. Dacă clădirea are paratrăsnet, instalația fotovoltaică se coordonează cu acesta, conform SR EN 62305: distanțe de separare sau echipotențializare, după caz.
Ce se ratează cel mai des
SPD-uri numai pe AC
Partea DC, cu cabluri lungi pe acoperiș, e cea mai expusă la supratensiuni induse. Ca să protejezi invertorul, ai nevoie de protecție și pe DC.
Protecție diferențială de tip greșit
Un diferențial nepotrivit poate declanșa fără motiv sau, invers, poate să nu protejeze. Tipul se ia din manualul invertorului.
Lucrări fără instalator autorizat
Toate aceste protecții se dimensionează și se montează de electricieni autorizați ANRE. Vezi de ce contează instalatorul autorizat.
Unde găsești componentele
Pentru componente de protecție și montaj, vezi categoria accesorii sau cere-ne lista completă pentru proiectul tău.
Întrebări frecvente
Ce protecții sunt obligatorii la o instalație fotovoltaică?
Separare pe DC, protecție la supratensiuni pe DC și AC, întrerupător automat și protecție diferențială pe AC, plus împământare conform Normativului I7/2011. Proiectantul stabilește configurația exactă.
Când am nevoie de siguranțe de string?
De regulă când trei sau mai multe stringuri sunt legate în paralel pe aceeași intrare. La una sau două stringuri pe MPPT, de obicei nu sunt necesare.
Ce tip de protecție diferențială trebuie la invertor?
Tipul indicat de producătorul invertorului în manual, de regulă tip A, uneori tip B.
Trebuie împământate panourile fotovoltaice?
Da. Ramele, structura și invertorul se leagă la priza de pământ, conform Normativului I7/2011.
