Structura de montaj leagă panourile de acoperiș sau de sol și trebuie să reziste 25–30 de ani la vânt, zăpadă și dilatare. Se alege după tipul învelitorii, iar o prindere nepotrivită e cea mai frecventă cauză a infiltrațiilor după montaj.
Variantele, pe tipuri de acoperiș
| Acoperiș | Sistem de prindere | La ce să fii atent |
|---|---|---|

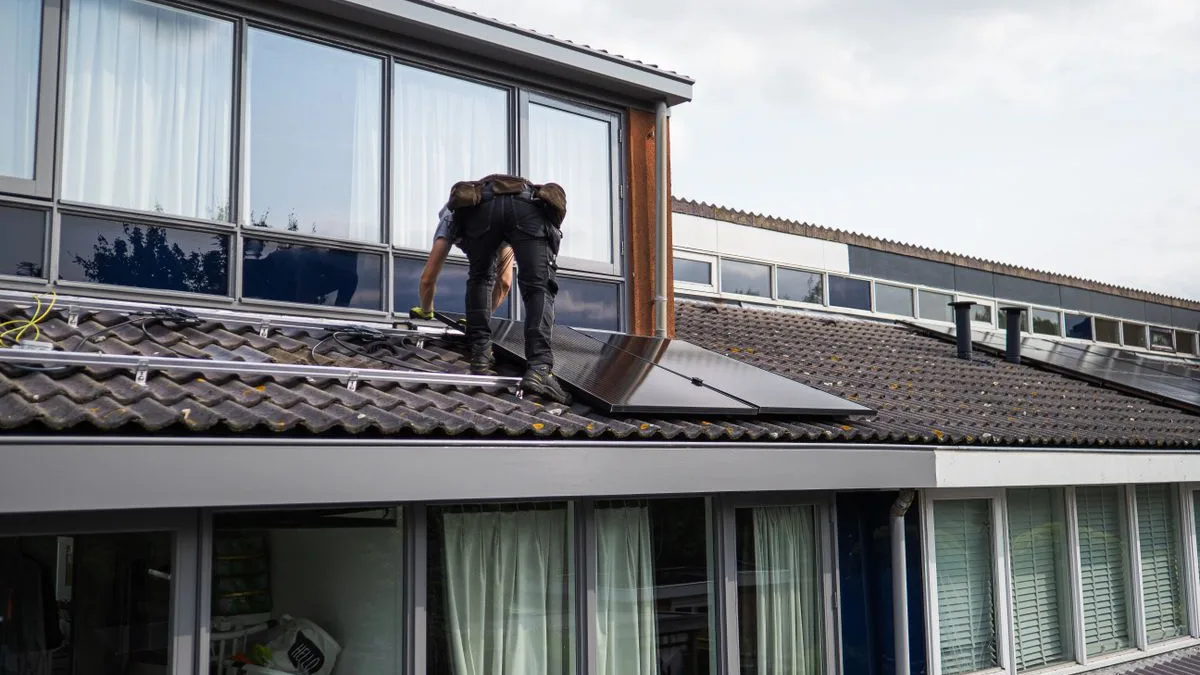

| Țiglă ceramică sau beton | Cârlige din inox sau aluminiu sub țiglă, fixate în căpriori, plus șine de aluminiu | Țigla de deasupra cârligului trebuie șlefuită sau înlocuită ca să nu se spargă |
| Tablă cutată, trapezoidală | Profile scurte sau șuruburi autoforante cu garnitură EPDM | Prinderea în elementele de rezistență, nu doar în tablă |
| Tablă fălțuită (falț vertical) | Cleme pe falț, fără găurirea tablei | Clema potrivită profilului exact al falțului |
| Țiglă metalică | Cârlige sau suporturi dedicate, cu garnituri | Prinderea în șipci sau căpriori, nu în tablă |
| Terasă (acoperiș plat) | Suporturi triunghiulare la 10–15°, orientare sud sau est-vest, lestate sau ancorate | Capacitatea portantă a terasei și protecția hidroizolației |
| Sol | Structuri pe piloni bătuți, șuruburi de fundare sau fundații de beton | Studiul de teren, înălțimea față de sol, accesul pentru mentenanță |
Materialele
Structurile de calitate folosesc șine din aluminiu anodizat și elemente de prindere din oțel inoxidabil. Combinarea metalelor diferite fără separare poate produce coroziune galvanică. Clemele de capăt și cele de mijloc trebuie să corespundă grosimii ramei panoului.
Vântul și zăpada
Încărcarea din vânt și zăpadă diferă mult de la o zonă la alta a României și se evaluează după codurile de proiectare CR 1-1-4 (vânt) și CR 1-1-3 (zăpadă). Din calcul rezultă numărul de cârlige sau cleme, distanța dintre ele și, la terase, lestul necesar. Panourile de la marginile și colțurile acoperișului sunt cele mai solicitate de vânt. Vezi și sistemul fotovoltaic iarna.
Terase: sud sau est-vest
- Sud, la 10–15°: producție mai mare pe panou, dar rândurile trebuie distanțate ca să nu se umbrească reciproc.
- Est-vest: mai mulți kWp pe aceeași suprafață, producție mai uniformă în timpul zilei și profil mai aerodinamic, deci mai puțin lest.
Alegerea depinde de suprafață, de consumul tău pe ore și de capacitatea terasei. Vezi orientarea și înclinarea optimă.
Ce se ratează cel mai des
Găurirea hidroizolației la terasă
Ancorajele prin hidroizolație cer etanșare făcută de specialiști. Varianta lestată evită găurirea, dar cere verificarea capacității portante.
Prinderea doar în tablă sau șipci subțiri
Prinderile trebuie să ajungă în elementele de rezistență ale acoperișului. Altfel, vântul puternic poate smulge rânduri întregi.
Lipsa legăturii la pământ
Șinele și ramele se leagă la priza de pământ. Vezi protecțiile electrice.
Montaj fără verificarea acoperișului
Un acoperiș care va trebui refăcut în câțiva ani se repară înainte de montaj. Demontarea și remontarea panourilor costă.
Montaj făcut corect
Montajul se face de o echipă autorizată, cu structura calculată pentru zona ta. Vezi de ce contează instalatorul autorizat. Pentru proiecte pe hale sau terase mari, vezi soluțiile B2B sau trimite-ne poze cu acoperișul.
Întrebări frecvente
Ce structură se folosește pe acoperișul de țiglă?
Cârlige montate sub țiglă și fixate în căpriori, pe care se prind șine de aluminiu.
Se poate monta pe tablă fălțuită fără găurire?
Da, cu cleme care prind falțul. Clema trebuie să corespundă exact profilului tablei.
Cum se montează panourile pe terasă?
Pe suporturi triunghiulare la 10–15°, lestate sau ancorate, după capacitatea portantă a terasei și starea hidroizolației.
De ce contează zona în care e casa?
Încărcarea din vânt și zăpadă diferă mult între zone și se evaluează după codurile CR 1-1-4 și CR 1-1-3. De ea depind numărul și distanța prinderilor.
